Wyłącznik dotykowy LED 4A ze sprężynką

Moc max:

• 12V DC / 48W
• 24V DC / 96W

Wyłącznik dotykowy do LED służy do włączania / wyłączania pasków LED, oraz innych opraw w których jako źródło światła wykorzystano diody LED. Wyłącznik wyposażony jest w podświetlenie punktu dotyku. Wyłącznik znajduje zastosowanie w profilach aluminiowych LED. Wyłącznik dotykowy LED 4A ze sprężynką służy do dotykowego załączania i wyłączania oświetlenia LED.

Pierwsze dotknięcie sprężynki spowoduje załączenie, natomiast kolejne dotknięcie wyłącznie odbiornika LED.

Parametry techniczne:

• Napięcie pracy : 12V / 24V DC
• Maksymalna moc obciążenia LED: 48W / 96W
• Stopień ochrony: IP20
• 3 klasa ochronności

Instrukcja podłączenia:

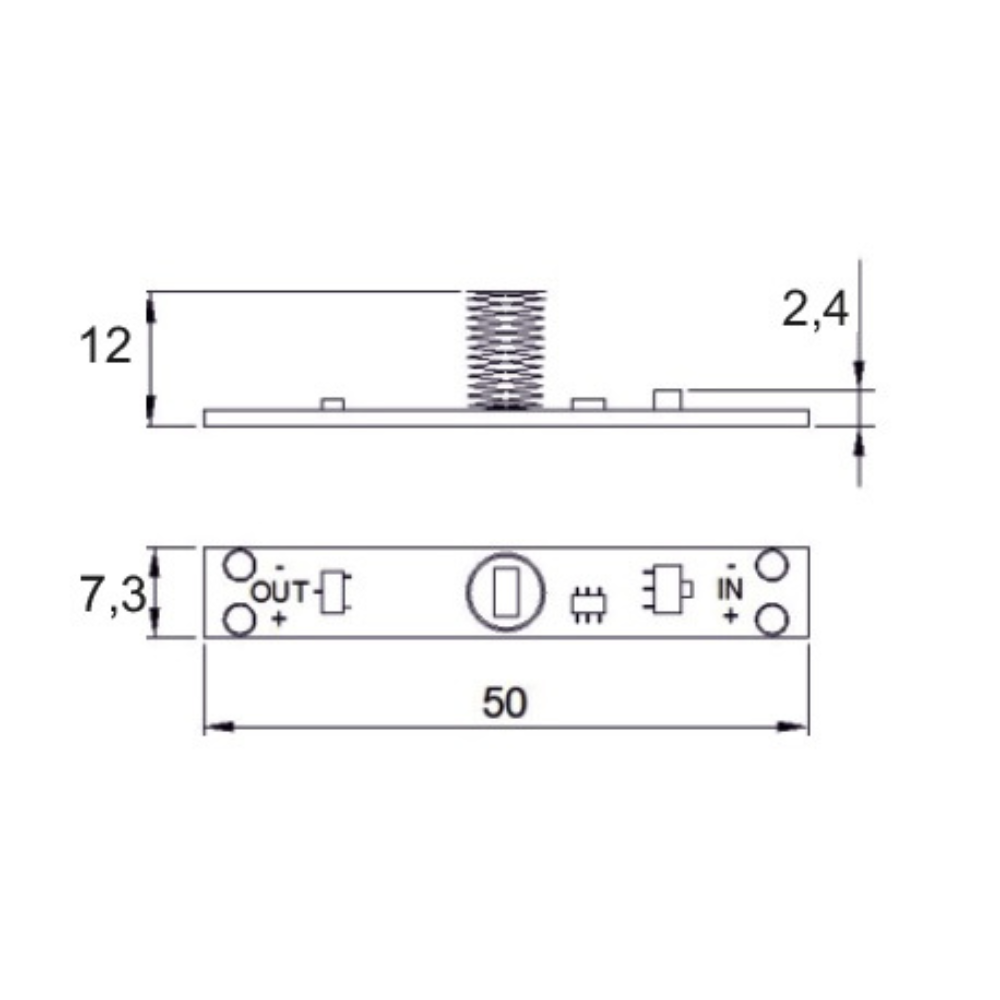

Przewód zasilający 12/24V przylutować do pól lutowniczych „IN”, natomiast odbiornik LED należy przylutować do pól lutowniczych „OUT”. Podczas podłączania wyłącznika należy zwrócić szczególną uwagę na zachowanie prawidłowej polaryzacji okablowania (plus zasilania/odbiornika LED należy podłączyć do plusa wyłącznika natomiast minus zasilania/odbiornika należy podłączyć do minusa wyłącznika).

Instrukcja montażu:

Wyłącznik wyposażony jest w sprężynkę, która pełni funkcję elementu dotykowego/zbliżeniowego oraz diody LED sygnalizującej stan pracy wyłącznika. Maksymalna grubość tworzywa przez które sprężynka „wykrywa” dotyk to ok. 0,8mm.

Wyłącznik można zastosować w aluminiowym profilu LED. W tym celu po podłączeniu zasilania i odbiornika LED, wyłącznik należy wkleić w profil aluminiowy (od spodniej strony wyłącznika znajduje się dwustronna taśma klejąca), a następnie przykryć profil coverem tak by sprężynka silnie przylegała do covera.
