Wyłącznik magnetyczny LED 4A

Wyłącznik magnetyczny LED 4A do szaf przesuwnych, frontów meblowych, szuflad.

Moc maksymalna:

• 12V DC / 48W
• 24V DC / 96W

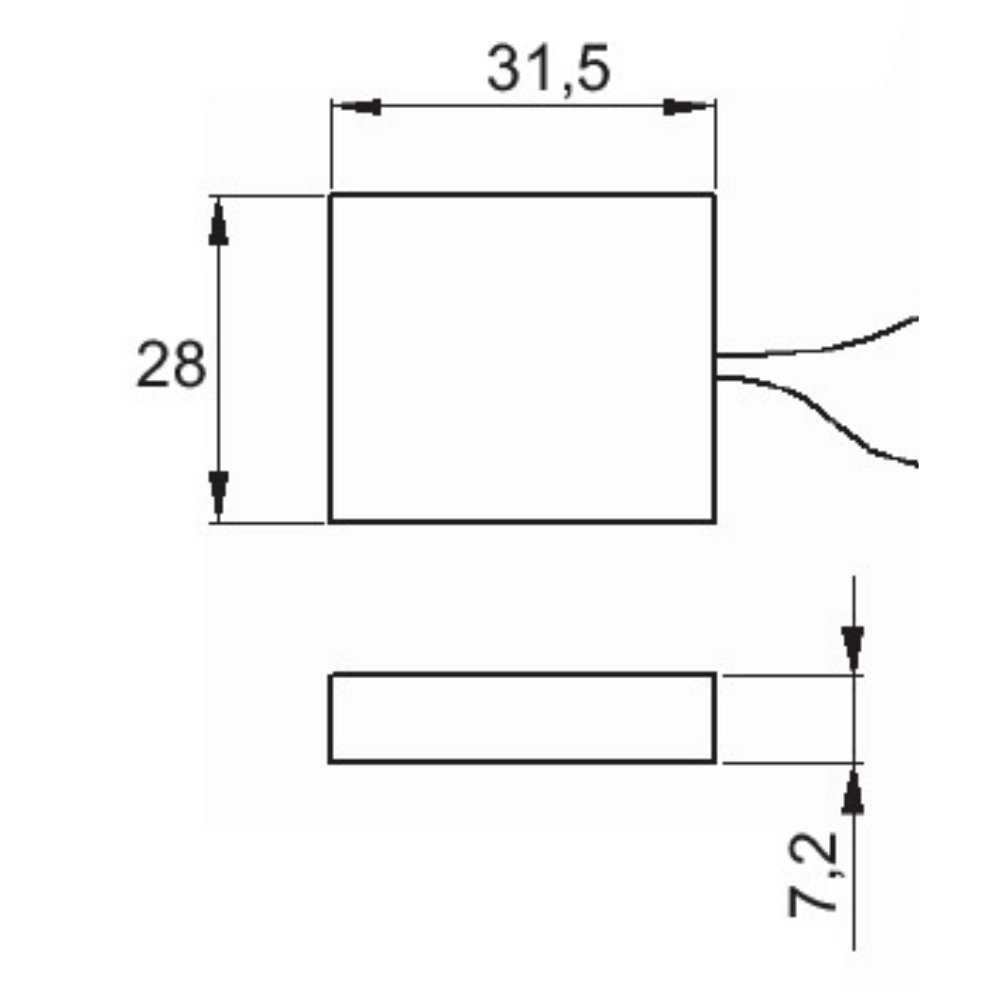

Wyłącznik magnetyczny do szaf i szuflad składa się z wyłącznika zespolonego z sensorem, oraz magnesu płytkowego. Wyłącznik magnetyczny i sam magnes przyklejany jest do powierzchni montażowej przy pomocy dwustronnej taśmy klejącej. Wyłącznik magnetyczny służy do włączania/wyłączania, pasków LED, oraz innych opraw których jako źródło światła wykorzystano diody LED.

Parametry:

• Napięcie zasilania: 12-24V
• Maksymalny prąd obciążenia: 4A
• Odległość maksymalna magnesu od powierzchni czujnika-wyłącznika: 10mm

Montaż wyłącznika:

1. Wyznaczyć miejsce montażu wyłącznika magnetycznego.Wyłącznik magnetyczny winien znajdować się blisko ruchomej powierzchni (drzwi szafy, front szuflady), w takim miejscu by przyklejony do powierzchni ruchomej magnes po zamknięciu szafy/szuflady znajdował się w osi wyłącznika nie dalej niż 10mm od jego płaszczyzny czołowej.
2. Przykleić wyłącznik magnetyczny do powierzchni montażowej i przeprowadzić przewody.
3. Od wewnętrznej strony frontu szuflady/drzwi szafy przykleić magnes (należy zachować szczególna staranność by oś wyłącznika magnetycznego pokrywała się z środkiem magnesu)
4. Podłączyć przewód zasilający wyłącznik magnetyczny do gniazda zasilacza.
5. Podłączyć oświetlenie LED do gniazda wyłącznika magnetycznego
6. Podłączyć zasilacz o sieci
7. Skontrolować działanie wyłącznika.
